丹佛斯FC300系列變頻器是丹佛斯應用非常廣泛的一款變頻器，在調試過程中，有15組參數需要根據實際應用情況進行設置，具體如下：

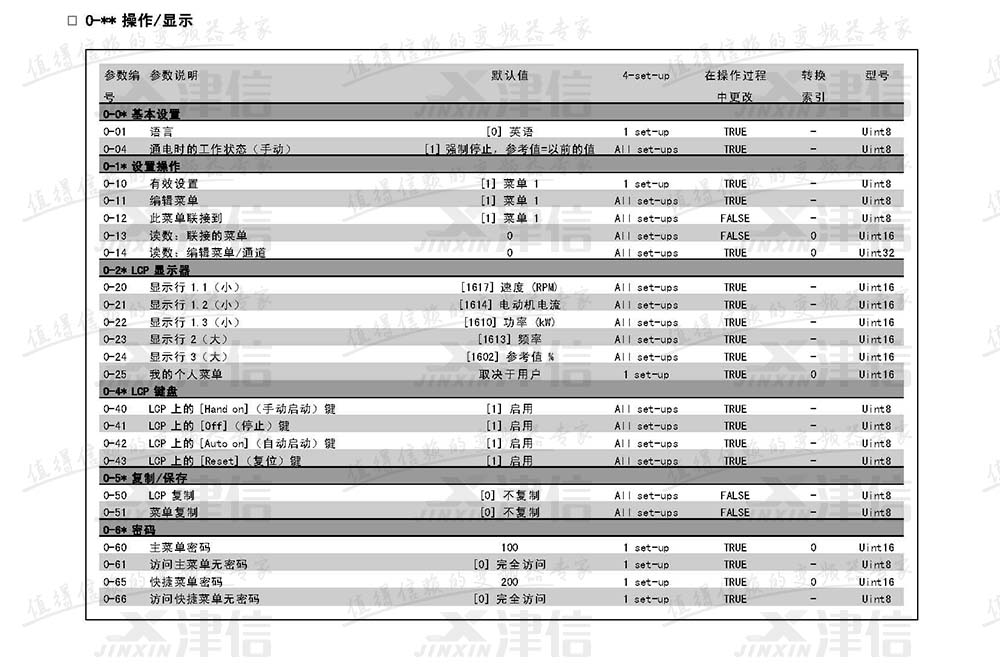

0、操作/顯示

參數編號	參數說明	默認值	4-set-up	在操作過程中更改	轉換索引	型號
0-0* 基本設置
0-01	語言	[0] 英語	1 set-up	TRUE	-	Uint8
0-04	通電時的工作狀態（手動）	[1] 強制停止，參考值=以前的值	All set-ups	TRUE	-	Uint8
0-1* 設置操作
0-10	有效設置	[1] 菜單 1	1 set-up	TRUE	-	Uint8
0-11	編輯菜單	[1] 菜單 1	All set-ups	TRUE	-	Uint8
0-12	此菜單聯接到	[1] 菜單 1	All set-ups	FALSE	-	Uint8

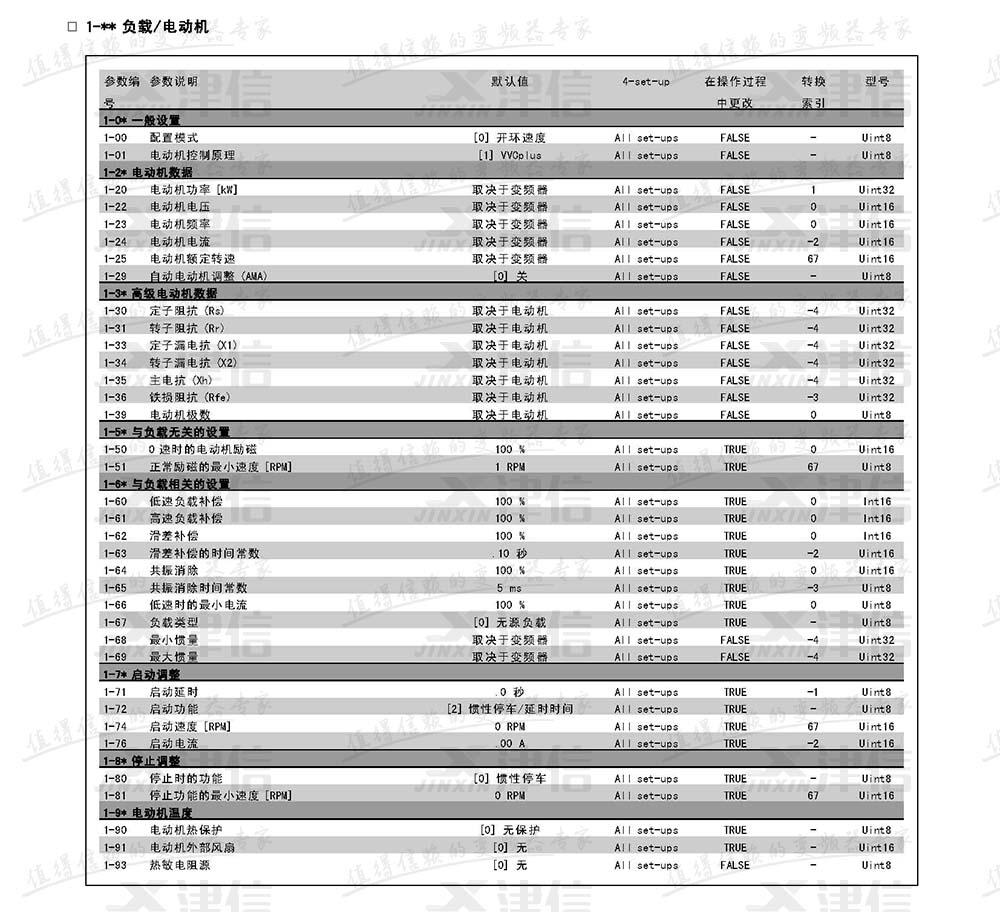

1、負載和電動機設置參數設置說明

參數編號	參數說明	默認值	4-set-up	在操作過程中更改	轉換索引	型號
1-0* 一般設置
1-00	配置模式	[0] 開環速度	All set-ups	FALSE	-	Uint8
1-01	電動機控制原理	[1] VVCplus	All set-ups	FALSE	-	Uint8
1-2* 電動機數據
1-20	電動機功率 [kW]	取決于變頻器	All set-ups	FALSE	1	Uint32
1-22	電動機電壓	取決于變頻器	All set-ups	FALSE	0	Uint16

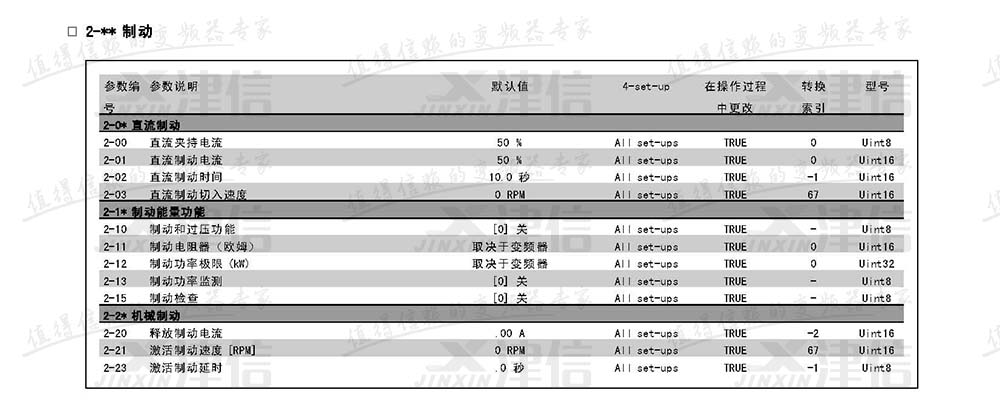

2、制動參數設置說明

參數編號	參數說明	默認值	4-set-up	在操作過程中更改	轉換索引	型號
2-0* 直流制動
2-00	直流夾持電流	50 %	All set-ups	TRUE	0	Uint8
2-01	直流制動電流	50 %	All set-ups	TRUE	0	Uint16
2-02	直流制動時間	10.0 秒	All set-ups	TRUE	-1	Uint16
2-03	直流制動切入速度	0 RPM	All set-ups	TRUE	67	Uint16
2-1* 制動能量功能
2-10	制動和過壓功能	[0] 關	All set-ups	TRUE	-	Uint8
2-11	制動電阻器（歐姆）	取決于變頻器	All set-ups	TRUE	0	Uint16
2-12	制動功率極限 (kW)	取決于變頻器	All set-ups	TRUE	0	Uint32
2-13	制動功率監測	[0] 關	All set-ups	TRUE	-	Uint8
2-15	制動檢查	[0] 關	All set-ups	TRUE	-	Uint8
2-2* 機械制動
2-20	釋放制動電流	0.00 A	All set-ups	TRUE	-2	Uint16
2-21	激活制動速度 [RPM]	0 RPM	All set-ups	TRUE	67	Uint16
2-23	激活制動延時	0 秒	All set-ups	TRUE	-1	Uint8

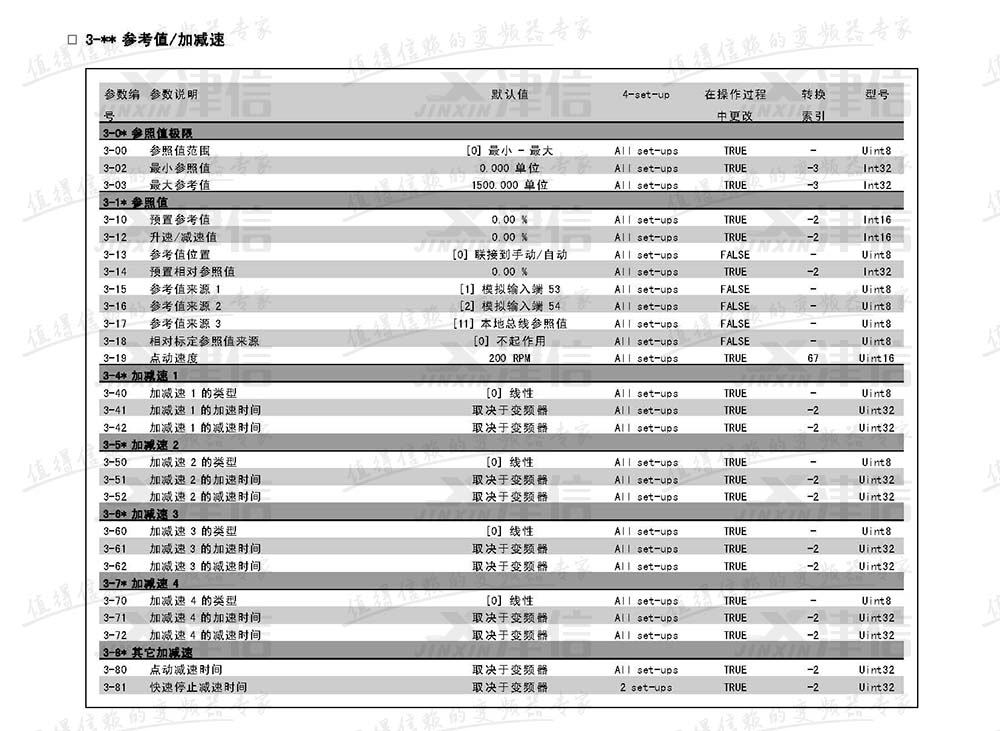

3、參考值和加減速參數設置說明

參數編號	參數說明	默認值	4-set-up	在操作過程中更改	轉換索引	型號
3-0* 參照值極限
3-00	參照值范圍	[0] 最小-最大	All set-ups	TRUE	-	Uint8
3-02	最小參照值	0.000 單位	All set-ups	TRUE	-3	Int32
3-03	最大參照值	1500.000 單位	All set-ups	TRUE	-3	Int32
3-1* 參照值
3-10	預置參考值	0.00 %	All set-ups	TRUE	-2	Int16
3-12	升速/減速值	0.00 %	All set-ups	TRUE	-2	Int16
3-13	參考值位置	[0] 聯接到手動/自動	All set-ups	FALSE	-	Uint8
3-14	預置相對參照值	0.00 %	All set-ups	TRUE	-2	Int16
3-15	參考值來源 1	[1] 模擬輸入端 53	All set-ups	FALSE	-	Uint8
3-16	參考值來源 2	[2] 模擬輸入端 54	All set-ups	FALSE	-	Uint8
3-17	參考值來源 3	[11] 本地總線參照值	All set-ups	FALSE	-	Uint8
3-18	相對標定參照值來源	[0] 不起作用	All set-ups	FALSE	-	Uint8
3-19	點動速度	200 RPM	All set-ups	FALSE	67	Uint16
3-4* 加減速 1
3-40	加減速 1 的類型	[0] 線性	All set-ups	TRUE	-	Uint8
3-41	加減速 1 的加速時間	取決于變頻器	All set-ups	TRUE	-2	Uint32
3-42	加減速 1 的減速時間	取決于變頻器	All set-ups	TRUE	-2	Uint32
3-5* 加減速 2
3-50	加減速 2 的類型	[0] 線性	All set-ups	TRUE	-	Uint8
3-51	加減速 2 的加速時間	取決于變頻器	All set-ups	TRUE	-2	Uint32
3-52	加減速 2 的減速時間	取決于變頻器	All set-ups	TRUE	-2	Uint32
3-6* 加減速 3
3-60	加減速 3 的類型	[0] 線性	All set-ups	TRUE	-	Uint8
3-61	加減速 3 的加速時間	取決于變頻器	All set-ups	TRUE	-2	Uint32
3-62	加減速 3 的減速時間	取決于變頻器	All set-ups	TRUE	-2	Uint32
3-7* 加減速 4
3-70	加減速 4 的類型	[0] 線性	All set-ups	TRUE	-	Uint8
3-71	加減速 4 的加速時間	取決于變頻器	All set-ups	TRUE	-2	Uint32
3-72	加減速 4 的減速時間	取決于變頻器	All set-ups	TRUE	-2	Uint32
3-8* 其它加減速
3-80	點動減速時間	取決于變頻器	All set-ups	TRUE	-2	Uint32
3-81	快速停止減速時間	取決于變頻器	2 set-ups	TRUE	-2	Uint32

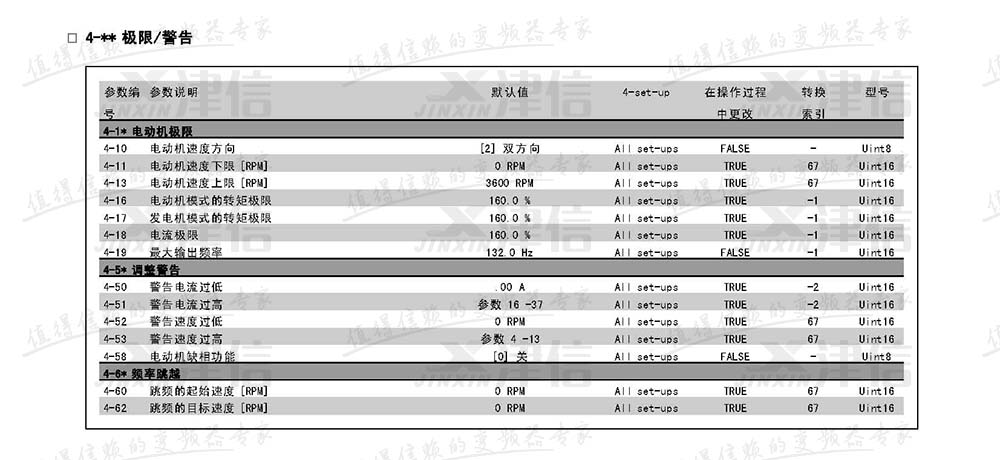

4、FC302變頻器極限和警告參數設置說明

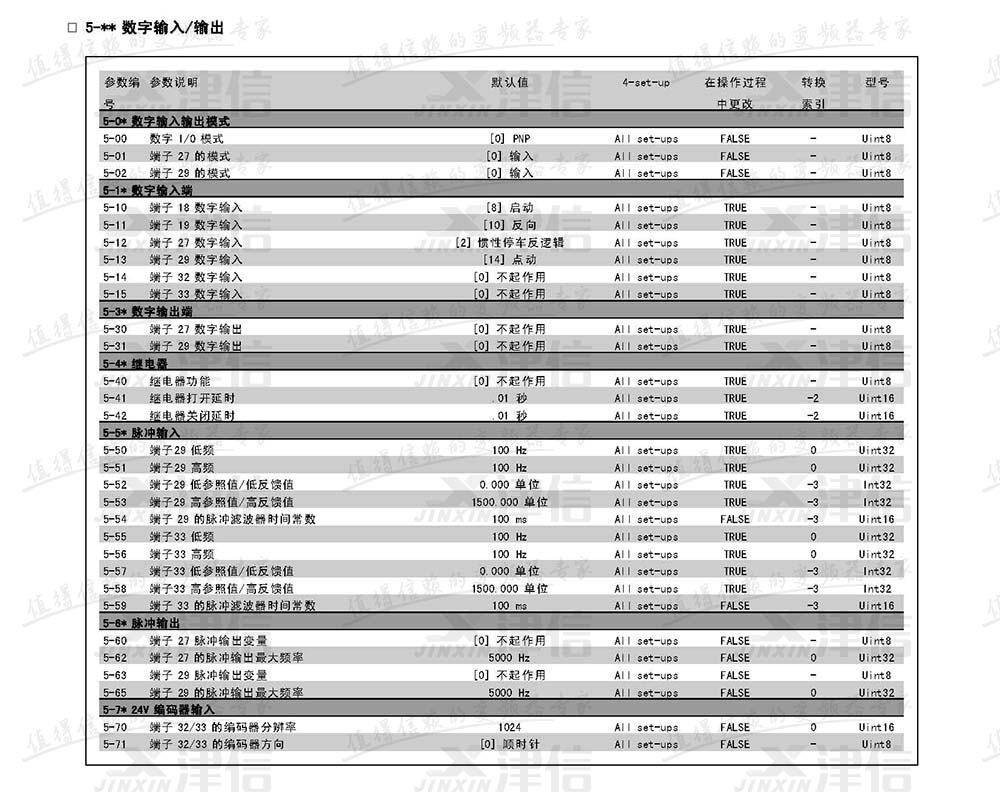

5、數字輸入和輸出參數設置說明

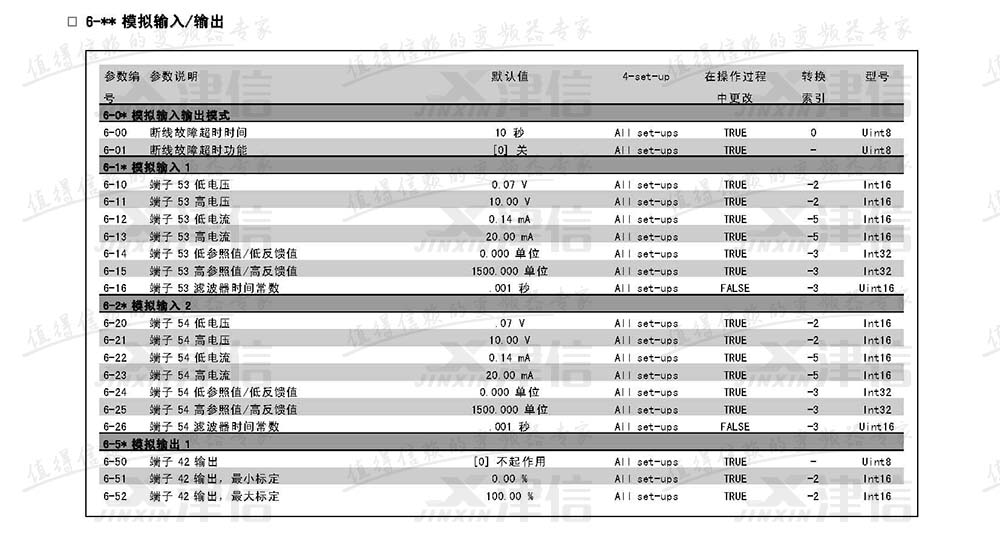

6、模擬輸入和輸出參數設置說明

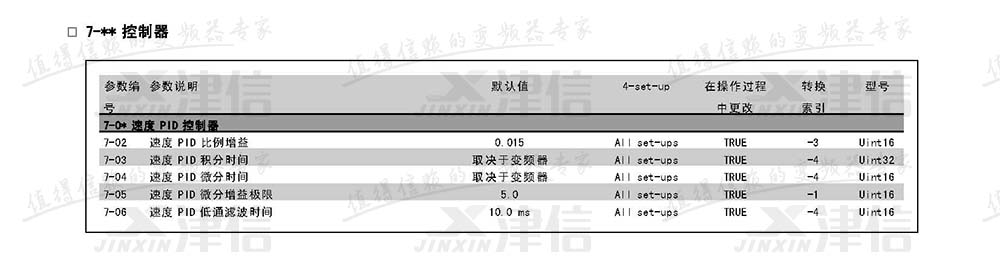

7、控制器參數設置說明

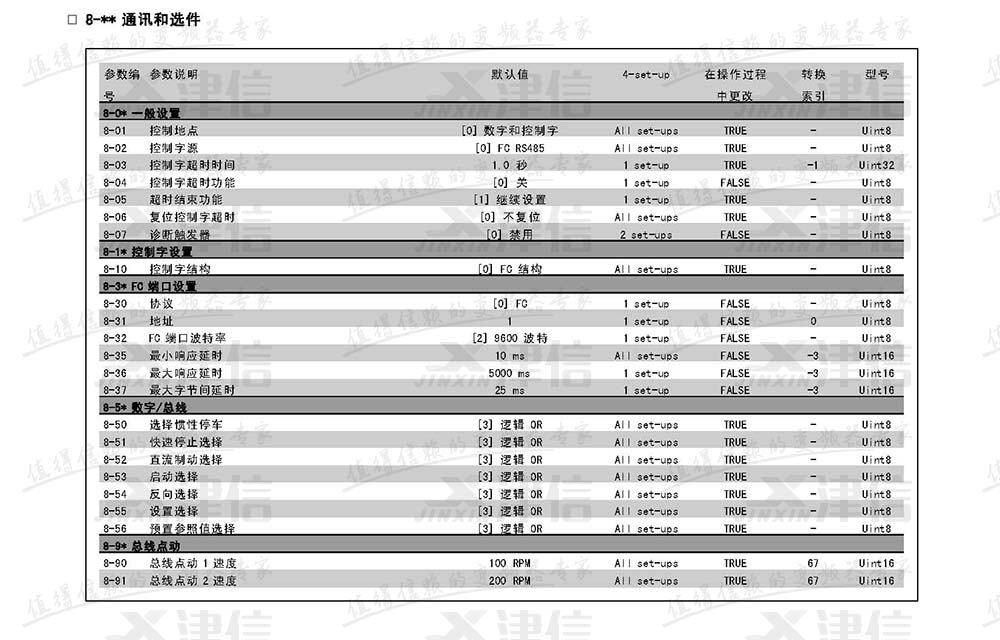

8、通訊和選件參數設置說明

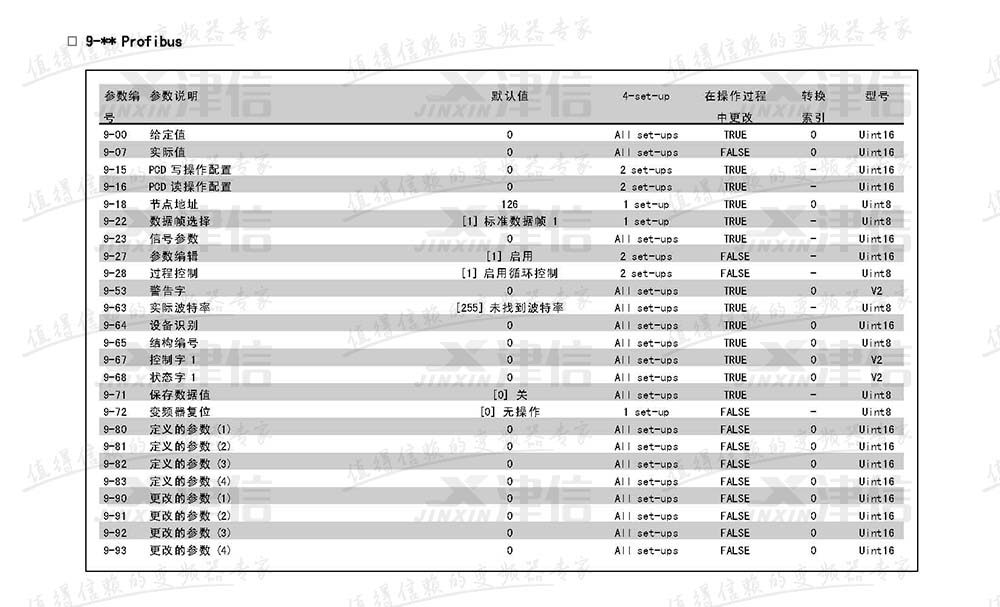

9、PROFIBUS參數設置說明

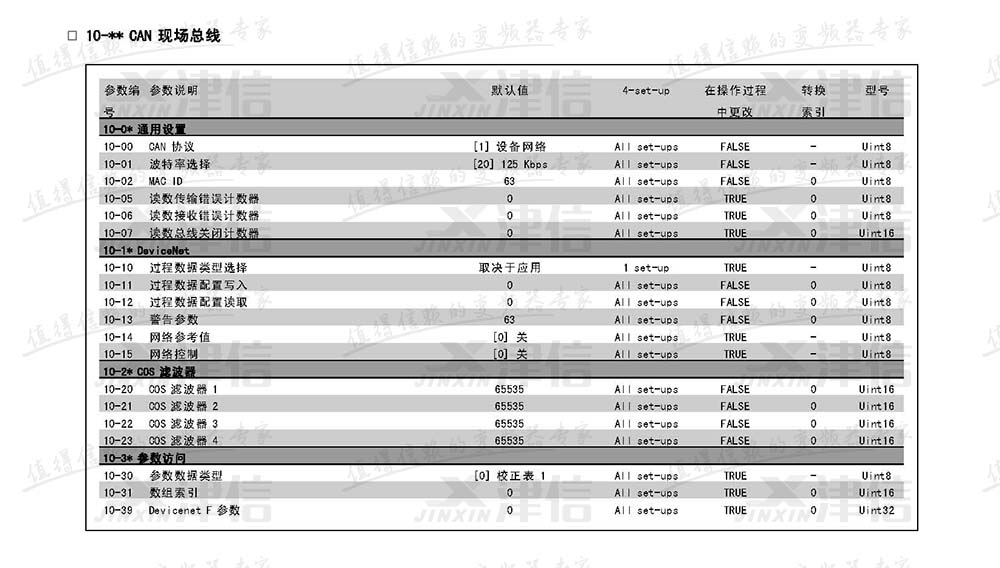

10、CAN現場總線參數設置說明

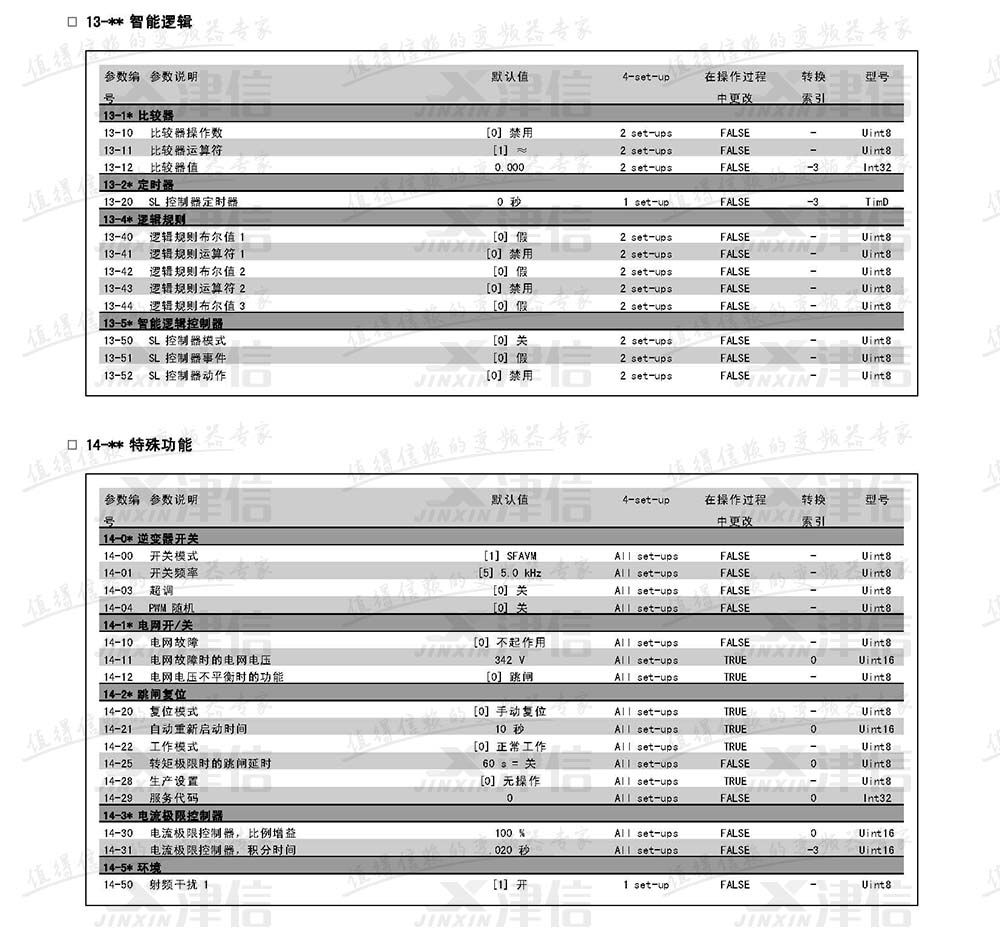

13、智能邏輯和特殊功能參數設置說明

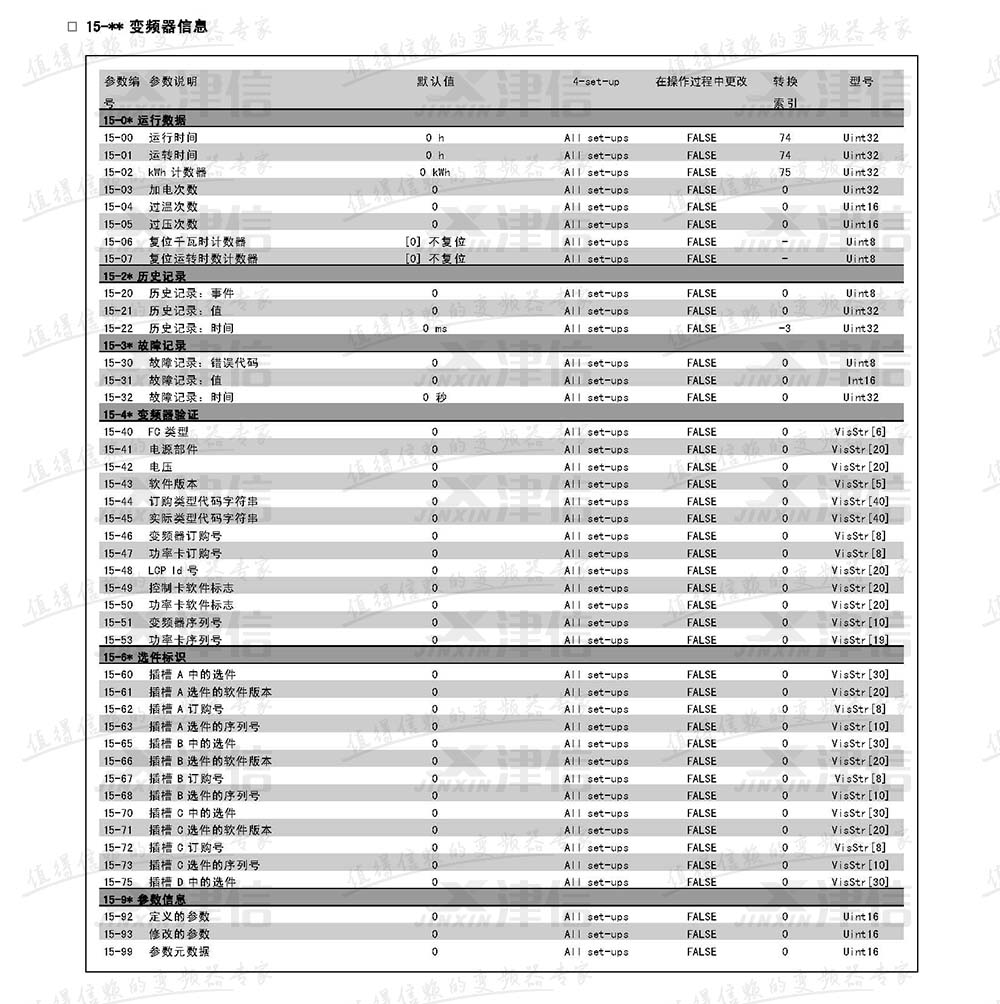

15、變頻器信息參數設置說明

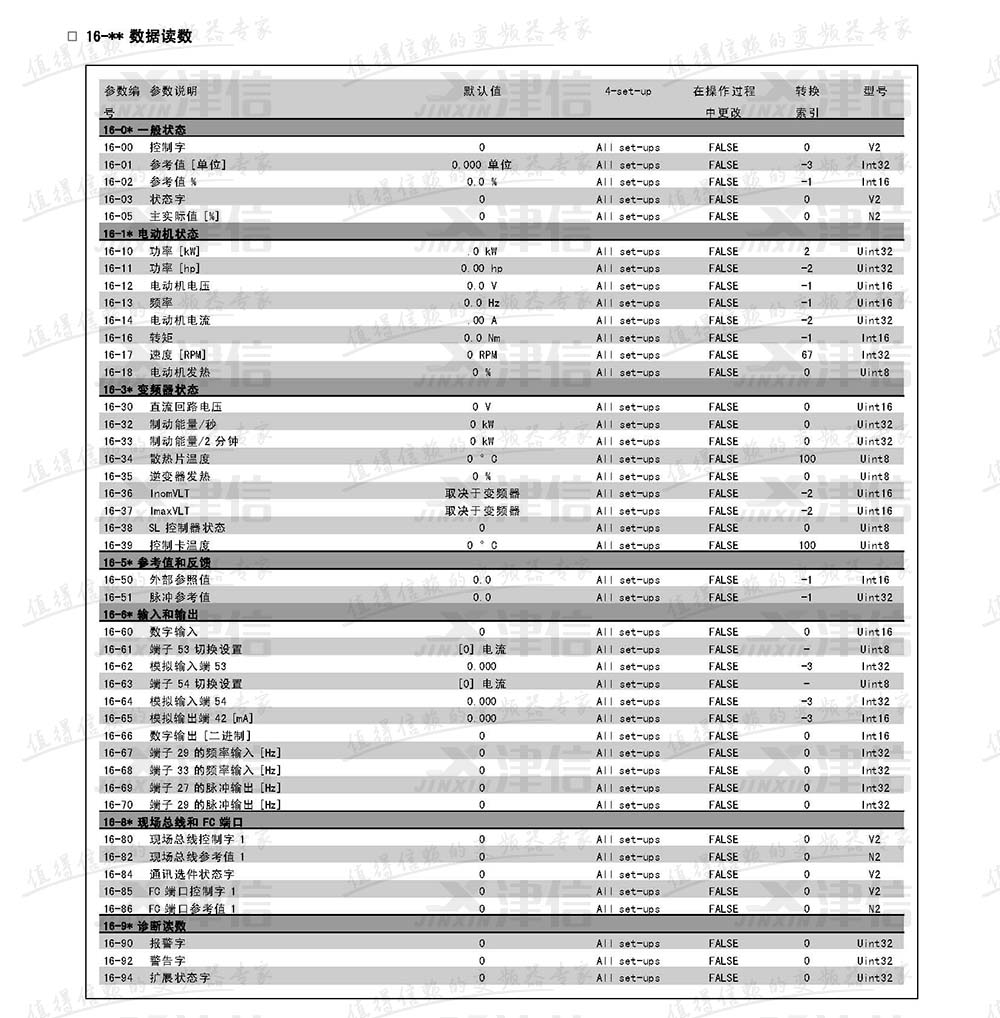

16、數據讀數參數設置說明

丹佛斯 FC302 參數設置常見問題

FC302 恢復出廠設置參數是多少？

可通過參數 14-22 執行初始化，設置前建議先用 MCT-10 或面板備份現有參數。

FC302 電機參數設置完為什么電機不轉？

檢查參數 1-20 到 1-25 是否與電機銘牌一致，確認控制方式參數 1-00 設置正確，并檢查啟動信號和參考值來源。

FC302 加減速時間怎么設？

加速時間設參數 3-41，減速時間設參數 3-42，根據負載慣量調整，負載大時適當延長。

FC302 用面板啟動怎么設？

將參數 1-00 配置為本地控制，參考值來源選擇本地手動，按面板啟動鍵運行。

FC302 參數設置后報警 A47 怎么處理？

A47 通常與控制字或參考值配置有關，檢查參數 8-30 和通訊設置，確認參考值來源有效。

FC302 調試前必須設置哪些參數？

電機額定參數（1-20~1-25）、控制方式（1-00）、加減速時間（3-41/3-42）、電流極限（4-18）。

FC302 用 Profibus 通訊要設哪些參數？

參數組 9-** 設置總線地址、波特率和過程數據，具體需根據 PLC 側配置對應。

FC302 參數設置錯誤會損壞電機嗎？

可能。電機參數不匹配或電流極限過大，可能導致電機過熱或損壞，建議按銘牌正確設置。

FC302 參數備份和恢復怎么做？

通過 MCT-10 軟件或面板導出參數文件備份到電腦，恢復時再導入。

FC302 調試遇到解決不了的問題怎么辦？

可以聯系上海津信技術支持或維修服務。上海津信是丹佛斯授權戰略代理經營商，提供丹佛斯全系列變頻器選型、調試、維修、保養服務。
